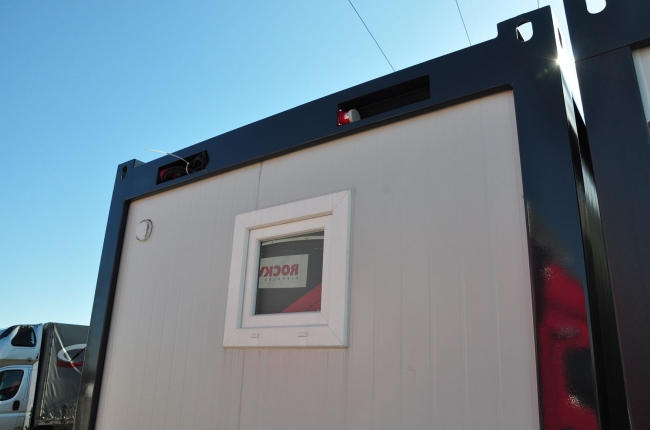

Kontenery Sanitarne – opis techniczny:
Kontenery sanitarne wyposażone są w indywidualną instalację wodną i kanalizacyjną oraz urządzenia sanitarne: prysznice, ubikacje i umywalki w różnych konfiguracjach w zależności od potrzeb. Wnętrze kontenera sanitarnego może być podzielone na mniejsze pomieszczenia, np. ubikację damską i męską, część prysznicową i umywalnie. Ciepłą wodę użytkową zapewnia pojemnościowy lub w przypadku mniejszego zapotrzebowania na wodę przepływowy podgrzewacz wody. Rury doprowadzające wodę i odprowadzające ścieki montowane są na ściennie (baterie są na umywalkowe), woda doprowadzana jest z przyłącza zewnętrznego, a ścieki odprowadzane na zewnątrz kontenera sanitarnego. Ze względu na większe wymagania termoizolacyjne oraz na potencjalną wilgoć we wnętrzu kontenera sanitarnego ściany wykonane są z paneli ściennych pokrytych wewnątrz blachą i wypełnionych styropianem. Podobnie jak inne kontenery, kontenery sanitarne także posiadają kompletną instalację elektryczną a ogrzewanie zapewniają bryzgoszczelne kaloryfery elektryczne. Instalacja elektryczna podobnie jak rury prowadzona jest naściennie w kanałach elektroinstalacyjnych. Dodatkowo ze względu na wilgoć w kontenerach sanitarnych montowana jest wydajna wentylacja wyciągowa.
Rzut przyziemia kontenera sanitarnego TS1
Rzut przyziemia kontenera sanitarnego TS2
Przeznaczenie kontenerów sanitarnych:
– węzeł sanitarny (ubikacje i łazienka) w większym budynku modułowym
– zaplecze sanitarne
– samodzielna łazienka
– umywalnia przy szatni dla pracowników
Szczegółowa specyfikacja techniczna kontenera sanitarnego:
WYMIARY POJEDYNCZEGO MODUŁU 20’/10’:
długość zewnętrzna: 6 058 mm / 2 992 mm
szerokość zewnętrzna: 2 438 mm,
wysokość zewnętrzna: 2 800 mm,
wysokość wewnętrzna: 2 500 mm,
KOLORYSTYKA KONTENERA (STANDARD):
– rama kontenera RAL 7016,
– ściany zewnętrzne RAL 9010 lub RAL 7035,
– ściany od wewnątrz RAL 9010,
– drzwi zewnętrzne oraz wewnętrzne RAL 9010,
– okna PCV RAL 9010,
KONSTRUKCJA KONTENERA:
ramy podłogi oraz stropodachu połączone ze sobą za pomocą słupów narożnych przykręconych do obu ram nośnych, elementy pokryte są powłokami antykorozyjnymi – farba podkładowa oraz nawierzchniowa – malowanie proszkowe, odprowadzenie wody deszczowej za pomocą otworów wykonanych w narożach stropodachu,
PODŁOGA:
warstwy: ocynkowana blacha trapezowa, wełna mineralna o grubości 100 mm, płyta CETRIS gr. 20 mm, wykładzina PCV gr. ok. 1,5 mm, wykończenie podłogi listwami przypodłogowymi PCV,
STROPODACH:
dach płaski z blachy ocynkowanej, wełna mineralna o grubości 100 mm, warstwa izolacyjna, od wewnątrz blacha lakierowana biała montowana w systemie kasetonowym,
ŚCIANY ZEWNĘTRZNE:
blacha lakierowana profil, styropian gr. 75 mm, blacha lakierowana gładka,
ŚCIANY WEWNĘTRZNE:
blacha lakierowana gładka styropian gr. 75 mm, blacha lakierowana gładka,
DRZWI:
– zewnętrzne: 900×2000 mm, stalowe,
– wewnętrzne: 900×2000 mm, płycinowe, 800×2000 mm, płycinowe, łazienkowe,
OKNA PCV:
(Pod.) 1465×1135 mm, (RU) 1165×1135 mm, (S) 865×1135 mm, (U) 565×535 mm z szybą matową,
INSTALACJA ELEKTRYCZNA:
instalacja oświetleniowa oraz instalacja gniazd wtykowych prowadzona natynkowo w korytkach elektrycznych,
INSTALACJA GRZEWCZA:
grzejnik elektryczny 1 kW,
INSTALACJA WENTYLACYJNA:
wentylator elektryczny o wydajności 150m3/h,
INSTALACJA WODNO-KANALIZACYJNA (NATYNKOWA, NIEZABUDOWANA, WYJŚCIE W ŚCIANIE ZEWNĘTRZNEJ KONTENERA):
instalacja wodna wykonana z rur PP, instalacja kanalizacyjna wykonana z rur PCV,
– wyposażenie sanitariatu (miska ustępowa, pisuar, umywalka, natrysk, bojler, lustro z półką, uchwyt na papier toaletowy ),
– wyposażenie kuchenne (zlewozmywak 1-komorowy, kuchenka elektryczna 2-palnikowa, lodówka)
